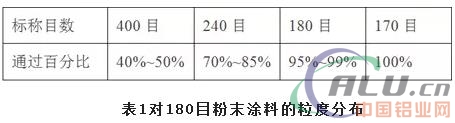

粉末的顆粒度超過90μm時(shí)，在靜電噴涂時(shí)，顆粒所帶的電荷與質(zhì)量之比很小，大顆粒粉末的重力很快超過空氣動(dòng)力和靜電力，因此，大顆粒粉末具有較大的動(dòng)能，不容易吸附到工件上去。



粉末涂料的電阻率和介電常數(shù)



對(duì)于粉末靜電噴涂工藝，重點(diǎn)要考慮的是粉末涂料顆粒接受電荷，保持電荷和電荷分布情況，這直接影響到粉末對(duì)工件的吸附力和沉積效率，此外，重要的是，未經(jīng)固化的粉末涂層必須經(jīng)得起傳送機(jī)構(gòu)的機(jī)械震動(dòng)而不掉粉。實(shí)際上，影響粉末顆粒接受電荷和保持電荷的主要因素是粉末涂料的介電常數(shù)，粉末的介電常數(shù)越低，顆粒帶電越容易，但喪失電荷也越容易，這反映粉末在工件上的吸咐力不牢，略受振動(dòng)就掉粉，對(duì)于靜電噴涂的粉末涂料，應(yīng)盡可能的用高介電常數(shù)的，它將使粉末吸附力大大提高。涂膜更均勻。但是介電常數(shù)高的粉末涂料，帶電較困難，這就需要在靜電噴粉槍的結(jié)構(gòu)上加以改進(jìn)，采用多電極的強(qiáng)制帶電的結(jié)構(gòu)。



粉末涂料是由高分子化合物組成的(如：環(huán)氧粉末、聚酯粉末等)，它們對(duì)工件的吸附力主要有二個(gè)：庫侖力(靜電力)和Van de Waals力(分子間作用力)。高分子化合物均有較高的電阻率，因此庫侖力(靜電力)是大而可靠的。粉末本身的電阻率，將決定粉末在一定的靜電電場(chǎng)強(qiáng)度下的帶電狀態(tài);如：當(dāng)粉末的電阻率在1013歐姆時(shí)，靜電電壓只要30-50kV，就能使粉末良好的帶電;而粉末的電阻率在108——109歐姆時(shí)，則要施加100——120kV的靜電電壓才能得到上述的帶電效果。粉末的電阻率與靜電電壓的關(guān)系。能否自動(dòng)限制粉末沉積層的厚度，這與粉末本身的電阻率關(guān)系很大，實(shí)驗(yàn)證實(shí)，只有高電阻率的粉末才能得到合適的涂膜。



粉末涂料的含水量



粉末涂料本身的吸濕性(含水量)直接影響粉末的自身電阻介電常數(shù)。如果粉末嚴(yán)重吸濕則將結(jié)團(tuán)。這是無法進(jìn)行靜電噴涂的。一般的吸濕，除了影響其帶電性能外，還將降低粉末的流動(dòng)性和成膜性，從而使涂膜不平滑甚至難以在工件上吸附并且得到涂膜會(huì)產(chǎn)生氣泡和針孔。



粉末涂料的吸濕除保存貯存時(shí)不注意引起外，還與噴涂時(shí)壓縮空氣凈化程度有關(guān)。因?yàn)閴嚎s空氣中易產(chǎn)生冷凝水，在空氣凈化系統(tǒng)中一定要有過濾吸濕裝置，使通向供粉器的空氣中含水量降低到最小的程度。



另外，粉末噴涂現(xiàn)場(chǎng)的空氣相對(duì)濕度也是要加以重視的。資料報(bào)導(dǎo)，相對(duì)濕度每變化30%，就相當(dāng)于粉末的電阻率變化2個(gè)數(shù)量級(jí)。



粉末涂料的穩(wěn)定性



粉末涂料的穩(wěn)定性是指粉末在貯存或使用中是否會(huì)發(fā)生粉末結(jié)塊，流平特性變差，帶電效果變差，涂膜的桔紋明顯，光澤減弱，針孔氣泡的發(fā)生等。



在試制粉末涂料時(shí)，一定要注意其存放的穩(wěn)定性，只有具有一定穩(wěn)定性的粉末涂料，才能讓用戶使用。國(guó)外在粉末涂料中常常加入一些助劑，來增強(qiáng)粉末涂料的穩(wěn)定性，因此這類粉末涂料在一般的潮濕空氣中或溫度高達(dá)70——75℃也不會(huì)產(chǎn)生結(jié)塊。



粉末涂料的穩(wěn)定性是用粉末涂料在一定的溫度下，處理一定時(shí)間后測(cè)定其流平性變化情況來確定的。因?yàn)榉勰┩苛系姆�(wěn)定性說明了粉末涂料在存放條件下分子發(fā)生交聯(lián)反應(yīng)的程度;粉末的交聯(lián)反應(yīng)發(fā)生越激烈，粉末的分子量變大，就反映在粉末在固化溫度下的粘度增高，而流平特性變差。



結(jié)論



試驗(yàn)證實(shí)，作為粉末靜電噴涂工藝兩大組成部分之一的粉末涂料的性質(zhì)是不容忽視的;在研制、探討靜電噴涂設(shè)備的同時(shí)，也應(yīng)對(duì)粉末涂料的技術(shù)要求加以重視。這樣兩方面的共同研究，才能達(dá)到取得高質(zhì)量粉末涂膜的目的。



在經(jīng)過多次試驗(yàn)、分析、比較的基礎(chǔ)上，得出，粉末涂料要達(dá)到靜電噴涂工藝的要求，應(yīng)注意幾個(gè)技術(shù)參數(shù)：粉末的粒徑分布、粉末的電阻率和介電常數(shù)、粉末的吸濕性和穩(wěn)定性等。這幾個(gè)參數(shù)直接影響到粉末的帶電效率和吸附力，以及涂膜質(zhì)量。如果設(shè)計(jì)的靜電粉末噴槍具有良好的帶電機(jī)構(gòu)和擴(kuò)散機(jī)構(gòu)。而不重視粉末涂料的品質(zhì)，是得不到高質(zhì)量的粉末涂膜的。
