鋁合金中溫釬焊材料的突破
日期：2017-09-20 人氣：
內容提示： 文章刊于Lw2016論文集——作者邢曉樂,李永鋒,高洪輝,侯保平,吳廣奇,劉 輝(中鋁河南洛陽鋁加工有限公司) 摘要：本文簡要闡述了0.8mm厚5052-H32鋁合金板材工藝試驗…
文章刊于Lw2016論文集——作者邢曉樂,李永鋒,高洪輝,侯保平,吳廣奇,劉 輝(中鋁河南洛陽鋁加工有限公司)
摘要：本文簡要闡述了0.8mm厚5052-H32鋁合金板材工藝試驗過程。該試驗采用半連續鑄造鋁合金扁錠，經熱軋、冷軋生產拉桿旅行箱包用5052H32鋁板材，對材料組織和性能等試驗指標分析，確定成品退火制度，生產出滿足客戶力學性能和折彎要求的5052H32鋁合金板材。
5052鋁合金是5系合金中的典型合金，主要元素為鎂，并添加少量的Mn、Cr、Ti等合金元素，屬于熱處理不可強化鋁合金，具有中等強度、良好的塑性、抗蝕性、可焊性和易于加工成形等特點，廣泛用于石油化工行業、建筑行業、交通運輸行業及電子通訊行業等。隨著生活水平的提高和旅行用具輕量化的發展，拉桿旅行箱包用鋁材需求逐漸增多。5052鋁合金以其良好強度、塑性、焊接性能、不易腐蝕、輕量化等優點，被旅行箱包所青睞。
在冷軋過程中如何優化生產工藝，滿足拉桿旅行箱包用鋁合金板材的強度和優良的沖壓折彎性能尤為重要。5052合金扁鑄錠經熱軋、冷軋，制定兩種試驗方案，通過對材料退火、組織和性能等試驗分析，確定合理的工藝制度，以期望達到最佳性能為目的，為下一步進行批量化生產滿足條件的5052合金板材提供理論數據支撐。
1 試驗方案
1.1試驗材料和試驗?zāi)繕?biāo)值
性能目標值：抗拉強度在220MPa——240MPa；屈服強度在150MPa——175MPa，延伸率≥14%；90°彎曲無裂紋。試驗材料化學成分應符合表1。
試驗材料為我公司半連續鑄造機鑄造的5052合金扁鑄錠，經鋸銑，我公司2400mm單道次可逆式卷取熱軋機軋制成6.5mm厚合金卷材。
1.2試驗方案設計
設計兩種工藝試驗方案，對5052熱軋?jiān)囼?yàn)料的組織和性能分析，確定合理的工藝方案，滿足客戶的性能要求指標和使用要求。
試驗方案一：5052試驗料冷軋至0.8mm厚→清洗切邊→退火→橫剪切板→包裝入庫。
試驗方案二：5052試驗料冷軋至1.15mm厚→清洗切邊→中退→冷軋至0.8mm厚→清洗切邊→穩定化處理→橫剪切板→包裝入庫。
對5052試驗料成品取樣，在試驗室進行退火試驗以確定試驗料合理的退貨工藝。分別在200℃——350℃溫度進行小爐退火試驗，保溫2h后出爐空冷，分析退火溫度對其力學性能和90°彎曲性能的影響，做金相組織，對其組織進行分析。
2 試驗結果分析
2.1 試退火溫度對5052合金性能的影響
圖1為5052試驗料的力學性能-退火溫度變化曲線圖。由圖1可知，退火溫度在200℃——230℃范圍，其抗拉強度、屈服強度和延伸率變化較平穩；230℃——280℃范圍，其抗拉強度和屈服強度隨退火溫度升高呈下降趨勢，而其延伸率呈上升趨勢。280℃——320℃范圍，其抗拉強度、屈服強度趨于平穩、延伸率稍有上升，基本趨于平穩。320℃——320℃范圍，抗拉強度、屈服強度和延伸率基本沒有變化。根據5052試驗料的力學性能-退火溫度變化曲線圖，退火溫度在265℃——275℃時可滿足產品力學性能指標。
圖1 5052試驗料力學性能-退火溫度變化曲線圖
2.2 組織分析
圖2為典型偏光組織。5052合金帶材軋制至0.8mm，冷軋總加工率為87%，分析認為材料內部晶粒已完全破碎，晶粒已成細長的纖維狀變形織構（見圖2a）。退火溫度在200℃——230℃范圍，帶材的退火處于回復階段，內部組織僅發生了多邊化亞晶的合并過程。退火溫度在230℃——280℃范圍，表現為冷軋變形織構和初見形核的再結晶（見圖2b），且隨著溫度升高，冷軋變形織構逐漸減少，再結晶織構逐漸增多。退火溫度為320℃時，原細長的纖維狀冷軋變形織構已逐漸被新的等軸晶粒替代，形成均勻細小的再結晶組織（見圖2c）。
結合圖1知，當退火溫度由320℃升高至350℃時，其力學性能保持不變，分析認為其晶粒并沒有長大，而是材料內部發生了第二相質點（Mn、Fe）Al6和Mg2Al3等析出，在亞晶邊界的第二相質點對晶界起到釘扎作用，在晶內的第二相質點起到彌散強化作用，這些第二相質點嚴重阻礙了再結晶晶界的遷移，阻止晶粒長大，有利于形成細小再結晶晶粒組織。
2.3兩種方案對比分析

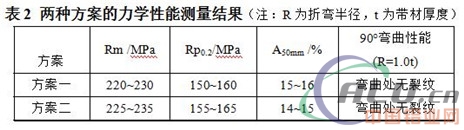

結合軟化曲線（見圖1），方案一成品退火工藝采用金屬溫度255℃——265℃/20h；方案二5052試驗料冷軋至1.0mm進行中間退火后，給予20%的加工率軋制至0.8mm采用金屬溫度為180℃——200℃/20h的低溫回復退火。測得其力學性能（見表2）和用戶在沖壓機上經兩次連續沖壓后的情況（見圖3）。由表2可以看出，方案二經穩定化退火溫度，其抗拉、屈服強度有所升高，伸長率略有下降。兩種方案的力學性能測量結果均滿足旅行箱用料的力學性能要求。

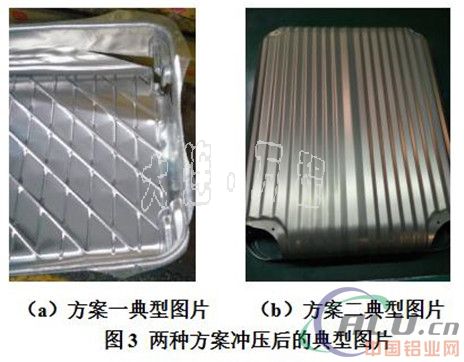

但在下游客戶使用中，發現方案一試驗材料性能不穩定，在工廠連續作業沖壓機上，給出同樣大小的沖壓力，制作出的部分旅行用箱有局部沖壓開裂現象（如圖3），沖制過程不連續，嚴重影響生產效率。而方案二試驗材料性能較穩定，沖制后表面無裂口，沖制過程比較順利。因此，采用試驗方案二可以滿足用戶批量生產沖制要求。
方案一生產5052板材局部沖壓開裂，分析是因?yàn)槔渥饔不腁l-Mg合金，由于α（Al）固溶體中存在Mg的過飽和度，引起化學自由能較高；冷變形產生大量位錯又使應變能較高，導致材料性能不穩定，其形變抗力已小于凸模沖壓力。方案二生產5052板材經過穩定化處理，減少了Mg在α（Al）的過飽和度和位錯密度，進而獲得更穩定的組織和力學性能，改善穩定化效果。
3 結論
1）退火溫度在230℃——280℃之間，其抗拉強度和屈服強度隨退火溫度升高呈下降趨勢，而其延伸率呈上升趨勢。退火溫度在280℃——350℃，其抗拉強度、屈服強度趨于平穩、延伸率稍有上升，基本趨于平穩。
2）采用試驗方案二（6.5mm厚5052熱軋卷冷軋至1.0mm厚→清洗切邊→中退→冷軋至0.8mm厚→清洗切邊→穩定化處理→橫剪切板→包裝入庫）可以滿足拉桿旅行箱包產品的力學性能和沖壓要求。
參考文獻
[1] 肖亞慶，謝水生，劉靜安等.鋁加工實用技術手冊.北京：冶金工業出版社，2004.
[2] 王祝堂，田榮璋.鋁合金及其加工手冊（3版）[M].長沙：中南大學出版社，2005.
[3] 劉靜安，謝水生.鋁合金加工產品的主要缺陷分析及質量控制.北京，冶金工業出版社，2012.
